フラットバー曲げFlat-bar bending
フラットバーの型鋼曲げは、平板状の鋼材を特定の形状に曲げる加工方法です。
厚い鋼材の場合、曲げ半径や曲げ角度の設計が難しくなります。
また、鋼材の硬度や内部応力によって曲げ時に割れや歪みが発生する可能性があります。
フラットバーの型鋼曲げは、建築、車両製造、家具製作など幅広い産業で利用され、
強度や形状の変化をもたらして、様々な用途に適した製品を作り出します。
フラットバーの型鋼曲げは、平板状の鋼材を特定の形状に曲げる加工方法です。
厚い鋼材の場合、曲げ半径や曲げ角度の設計が難しくなります。
また、鋼材の硬度や内部応力によって曲げ時に割れや歪みが発生する可能性があります。
フラットバーの型鋼曲げは、建築、車両製造、家具製作など幅広い産業で利用され、
強度や形状の変化をもたらして、様々な用途に適した製品を作り出します。
| A | t | 最小半径(R) | 端曲げ代 （両端） |
|---|---|---|---|
| 38 | 4.5 | 225 | 500 |
| 38 | 6 | 225 | 500 |
| 50 | 4.5 | 225 | 500 |
| 50 | 6 | 225 | 500 |
| 65 | 6 | 300 | 600 |
| 65 | 9 | 250 | 600 |
| 75 | 6 | 350 | 600 |
| 75 | 9 | 350 | 600 |
| 75 | 12 | 500 | 600 |
| 100 | 9 | 500 | 600 |
| 100 | 12 | 600 | 600 |
| 100 | 16 | 600 | 800 |
| 100 | 19 | 600 | 800 |
| 125 | 12 | 700 | 800 |
| 125 | 16 | 700 | 800 |
| 125 | 19 | 900 | 800 |
| 150 | 16 | 900 | 800 |
| 150 | 19 | 900 | 800 |
| 150 | 22 | 1,000 | 800 |
| 150 | 25 | 1,100 | 1,400 |
| 200 | 16 | 1,100 | 1,400 |
| 200 | 22 | 1,200 | 1,400 |
| 200 | 25 | 1,200 | 2,000 |
| 250 | 16 | 1,300 | 2,000 |
| 250 | 22 | 1,600 | 2,000 |
| 250 | 25 | 1,600 | 2,000 |
| 300 | 25 | ※ | 2,000 |
| 350 | 25 | 2,000 | |
| 400 | 25 | 2,000 |
※お問合せください。

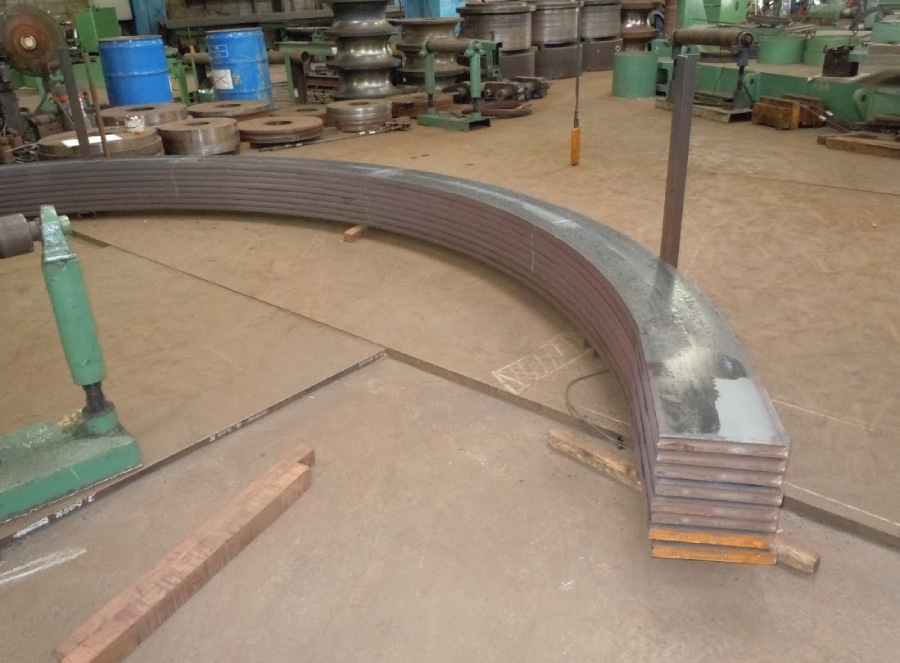

FB19×200
外径4000φ
タンクの補強 など
FB19×200サイズをR曲げ加工したものです。径が大きいため1リング分を分割し納品します。掴み代の部分はお客様にて切断して使用されます。

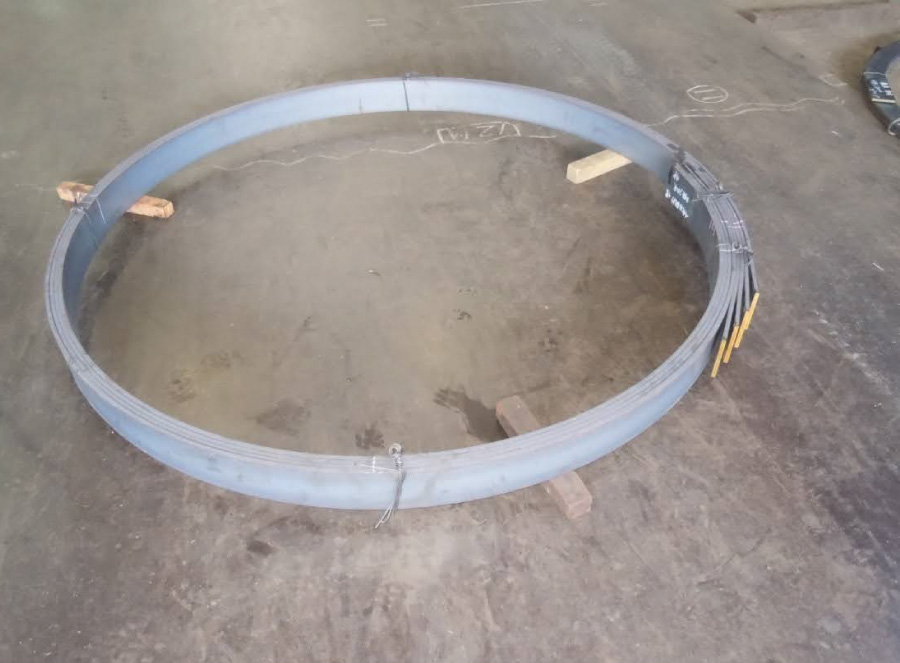

FB6×50
外径1500φ
パイプの継手 など
FB6×50サイズをリング状にフランジ曲げ加工したものです。リング状に加工して、この形状で納品します。掴み代の部分はお客様にて切断して使用されます。

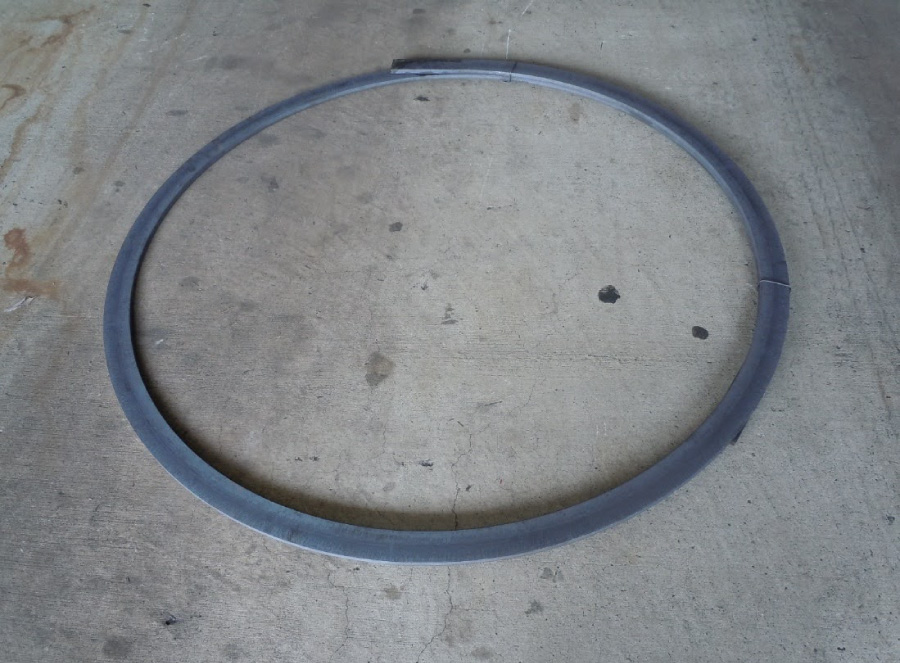

FB6×50
内径1300φ
各種部材
FB6×50サイズの定尺材をベルト曲げ加工したものです。［曲げっぱなし］とご指定いただくと、写真のような状態で納品させていただきます。
お客様にて必要な寸法に切断されたり、端部を切断してリングで使用されたりします。

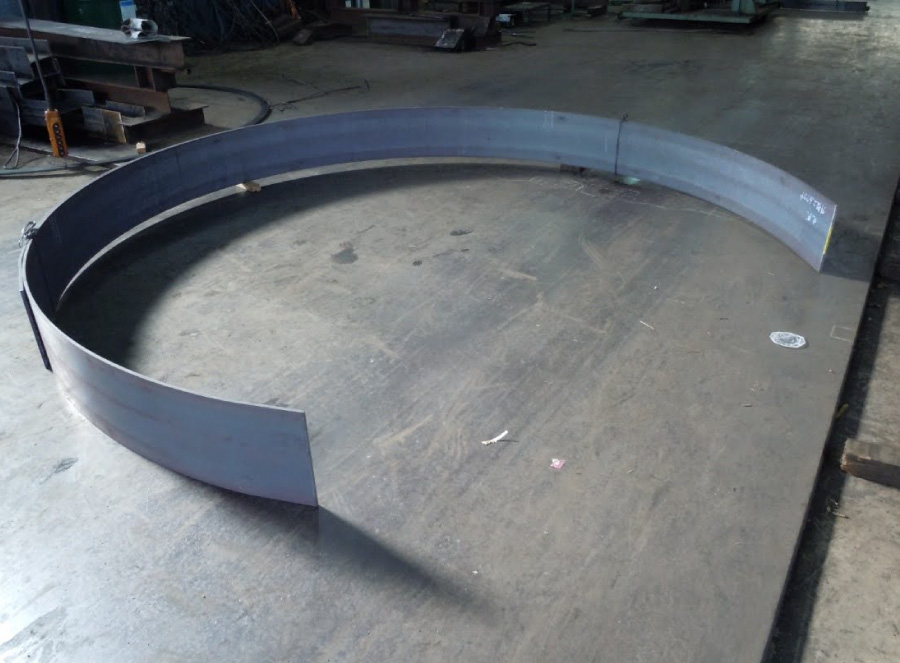

ＦＢ12×200
内径3176φ
タンク補強用リング など
ＦＢ12×200サイズを平曲げ加工したものです。サイズはＦＢ4.5×38からＦＢ25×400まで加工が可能です。※ＦＢサイズによって加工可能なＲは異なります。
