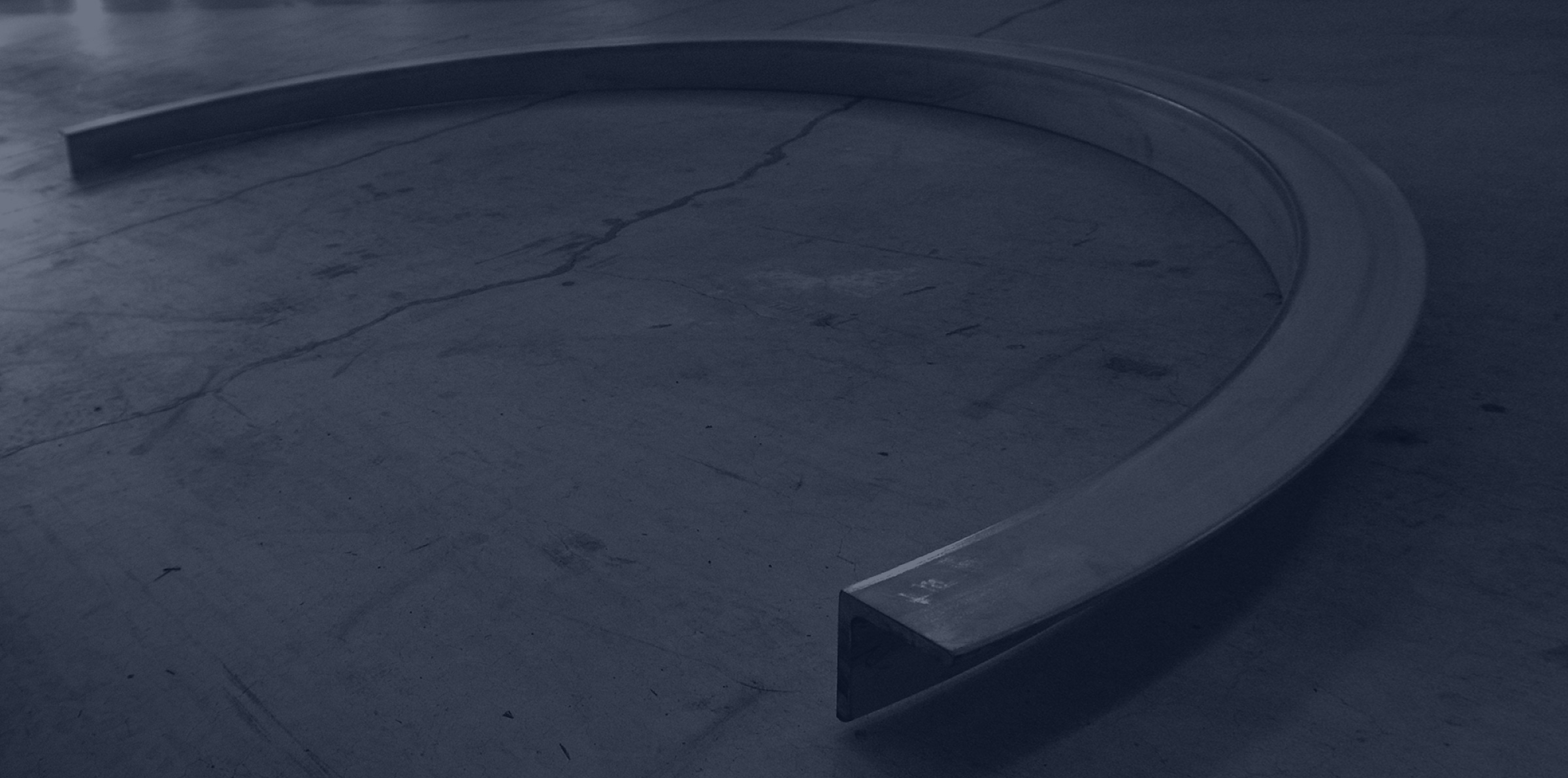

アングル曲げAngle bending

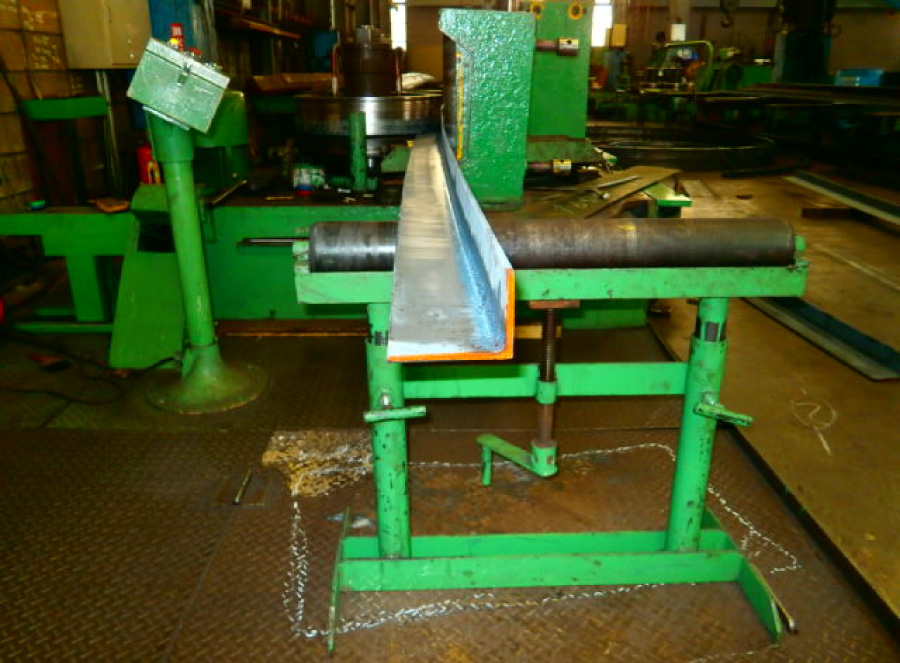

アングル材を特定の形状に曲げる加工です。
厚い鋼材の場合、曲げ角度や曲げ半径の設計に注意が必要であり、
曲げ時に割れや破損を防ぐ工夫も求められます。
また、角度の正確性も重要であり、
曲げ後には鋼材の応力を取り除くための処理が必要となることもあります。

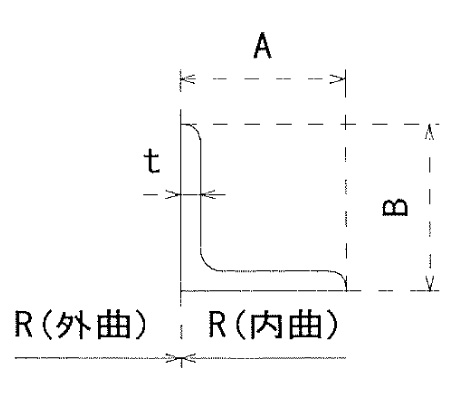

加工限界表 ～等辺アングル～

等辺アングル
A B t 外曲 内曲
最小半径 端曲げ代
（両端）		 最小半径 端曲げ代
（両端）
20 20 3 225 600 250 600
25 25 3 225 600 250 600
30 30 3 225 650 250 600
30 30 5 225 600 250 600
40 40 3 225 900 300 600
40 40 5 225 700 250 600
50 50 4 250 900 350 600
50 50 6 225 700 300 600
50 50 8 300 700 400 600
65 65 6 300 800 400 600
65 65 8 350 700 450 600
75 75 6 400 900 450 600
75 75 9 400 1,000 500 600
90 90 7 600 800 800 800
90 90 10 600 800 750 800
90 90 7 600 800 800 800
90 90 13 1,000 800 1,000 800
100 100 10 800 800 900 800
100 100 13 1,000 800 1,000 800
130 130 9 1,300 1,400 1,500 1,400
130 130 12 1,300 1,400 1,500 1,400
150 150 12 1,500 1,400 2,000 1,400
150 150 15 2,500 1,400 3,000 1,400

等辺アングル　外曲内径

等辺アングル　外曲内径
サイズ

Ｌ-6×50×50

内500R

製品用途

タンク補強リング

タンク歩廊　など

[ 加工の特徴 ]

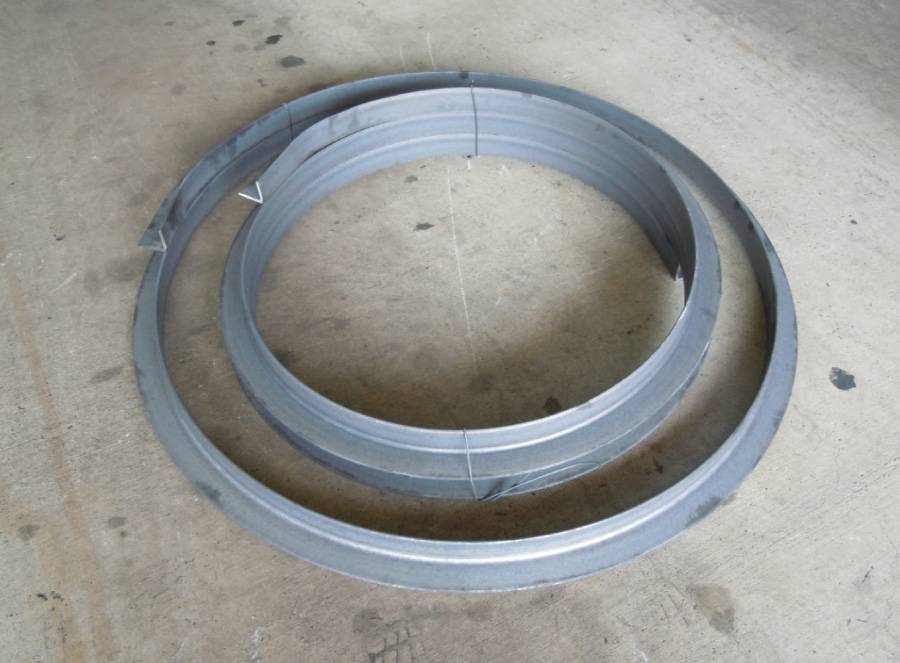

等辺アングルを外曲げに加工したものです。
アングルサイズはL-3×20×20からL-15×150×150まで加工が可能です。

等辺アングル　内曲外径

等辺アングル　内曲外径
サイズ

Ｌ-6×50×50

外500R

製品用途

タンク内側補強リブ　など

[ 加工の特徴 ]

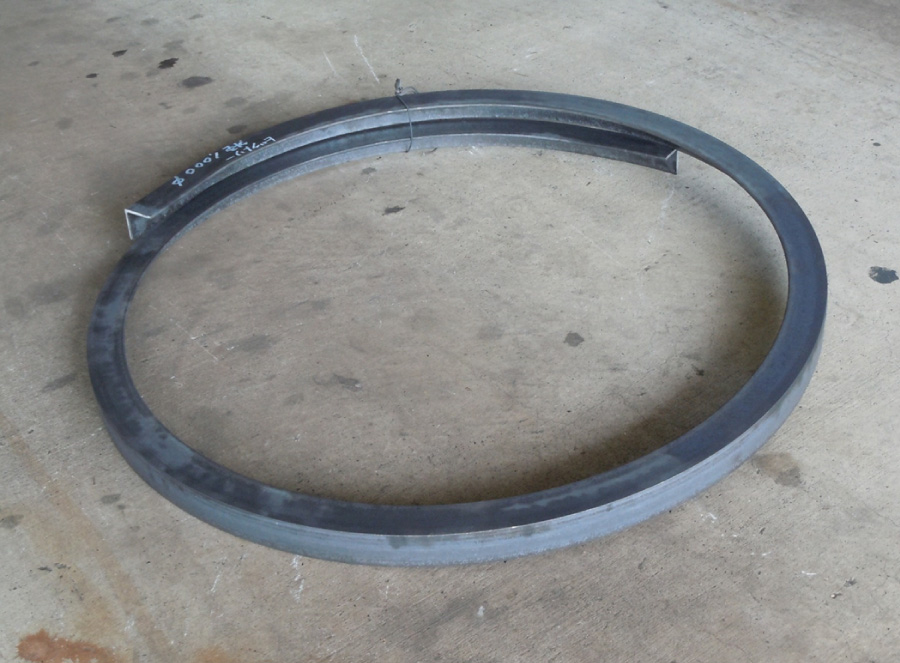

等辺アングルを内曲げに加工したものです。
アングルサイズはL-3×20×20からL-15×150×150まで加工が可能です。

不等辺アングル　長外曲内径

不等辺アングル　長外曲内径
サイズ

Ｌ-７×125×75

内1500R

製品用途

タンク補強リング　など

[ 加工の特徴 ]

不等辺アングル（125×75）を外曲げに加工したものです。125巾を外向きに加工しています。
アングルサイズはL-6×75×50からL-9×150×90まで加工が可能です。

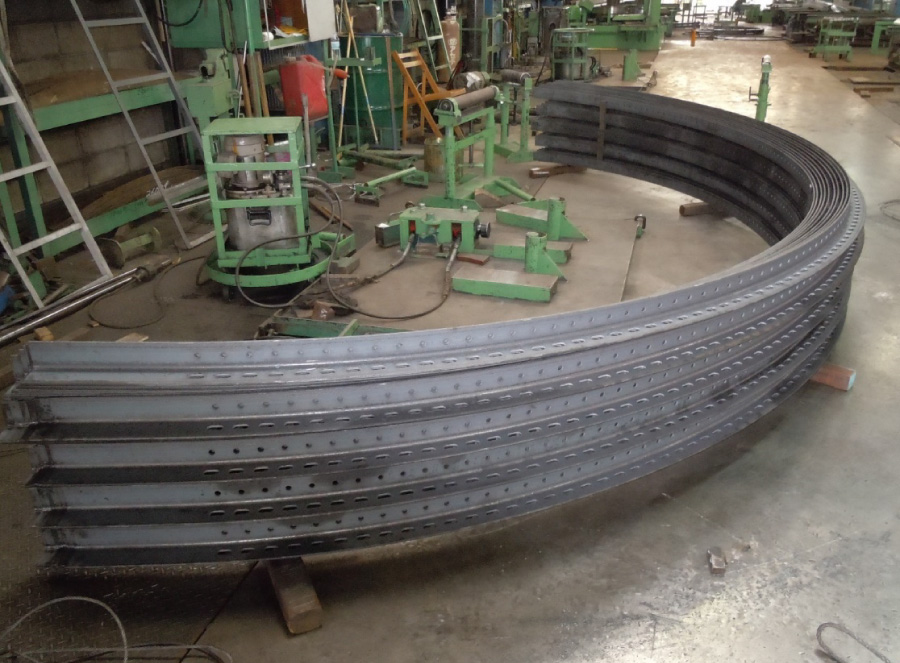

穴付きアングル　外曲内径

先穴付きアングル　外曲内径
サイズ

L-6×75×75

内5000R

製品用途

トンネル内配線用

ブラケット取付金具　など

[ 加工の特徴 ]

穴付き等辺アングルを外曲げに加工したものです。
先穴の場合は曲げ加工した際に穴の変形や穴ピッチのズレなどが起こりますので、事前にご相談ください。
